升降舵動作筒磁粉探傷
|
無損檢測工藝規範 NDT specification | ||
|
磁粉檢測 Magnetic testing |
機型:
Model: | |
|
參考程序: ASTM E1444 Reference specification: ASTM E1444 檢測要求: 不允許裂紋 Measure the request: no cracks |
參考手冊: NTM PART7， 27-34-51 Consult the manual: NTM PART7， 27-34-51 | |
|
版本號: R0 Revision No. : R0 | ||
|
Parts Information零件信息 名稱: 升降舵動作筒眼端頭 件號: 材料: 鋼 Name: Elevator S/C rod end P/N: Material :Steel | ||
|
檢驗參數Inspection Parameters 設備: D-2100XL 電流類型: 直流電 Equipment: current type: DC 檢驗方法: 連續法 Method of inspection: Continuous Method 退磁要求: 小於3高斯 demagnetizing require:< 3 Gs |
縱向磁化 ①線圈法:300A±5%表麵切線磁場強度1.9－2.0KA/m longitudinal: coil: Tangent magnetic field intensity on part surface1.9－2.0KA/m | |
|
磁化方向: Magnetization method | ||
|

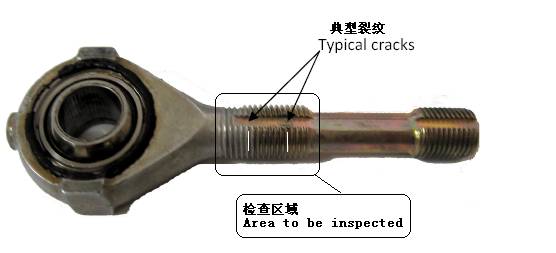

草圖
Sketch:
| ||
