HCDG-5000型微機控製閉路磁軛探傷機的主控製麵板詳細功能說明
作者：射陽午夜福利视频网探傷機 發表時間：2016-05-04 8:48:58

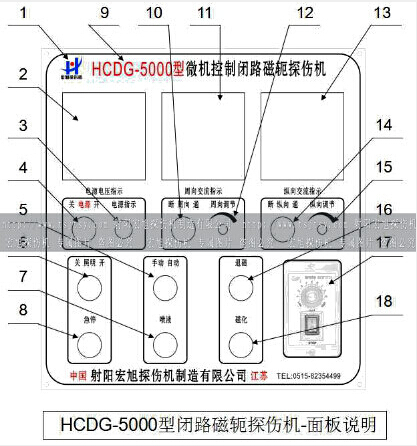

一、示意圖：
二、說明：
|
序號 |
名稱 |
功能說明 |
|
1 |
公司標誌 |
指示“射陽午夜福利视频网探傷機製造有限公司”公司標誌 |
|
2 |
電源電壓指示表 |
指示電源電壓是否正常 |
|
3 |
電源指示燈 |
燈光指示設備接通電源 |
|
4 |
電源開關 |
為設備工作電源開關， 右旋為開，左旋為關 |
|
5 |
手動/自動 切換開關 |
切換設備“手動”“自動”狀態 |
|
6 |
日光燈開關 |
可對日光燈開關控製 |
|
7 |
磁懸噴液按鈕 |
在“手動”狀態下按下控製磁懸液噴或關 |
|
8 |
急停按鈕 |
控製設備任何狀態下緊急停機並鎖定 |
|
9 |
設備型號 |
指示設備的具體型號 |
|
10 |
周向通斷開關 |
接通時允許周向磁化，斷開時不允許周向磁化 |
|
11 |
周向電流指示表 |
顯示周向磁化電流大小 |
|
12 |
周向電流調節電位器 |
調節周向電流大小 |
|
13 |
縱向安匝數指示表 |
顯示縱向磁化磁勢大小（指示電流乘以線圈匝數） |
|
14 |
縱向通斷開關 |
接通時允許縱向磁化，斷開時不允許縱向磁化 |
|
15 |
縱向電流調節電位器 |
調節縱向磁勢的大小 |
|
16 |
退磁按鈕 |
在“手動”狀態下按下對工件進行退磁 |
|
17 |
電機調速器 |
可調節電機帶動工件旋轉速度 |
|
18 |
磁化按鈕 |
在“手動”狀態下按下，對工件充磁 |
|
在“自動”狀態下按下，啟動設備的自動程序 |
