HCDG-5000型微機控製閉路磁軛探傷機的安裝說明

一、簡介：

HCDG-5000型微機控製閉路磁軛探傷機由於其產品結構比較大，並且支架較高，周邊配件較多，所以其發貨時需要拆卸發貨。那麽采購廠家在收到貨時怎麽組裝呢？

二、安裝：

首先需要參照HCDG-5000型微機控製閉路磁軛探傷機產品示意圖和產品實拍圖，按照如下步驟組裝：

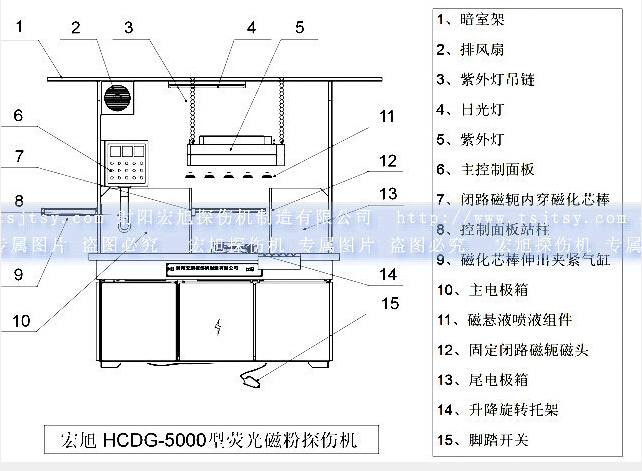

1、產品示意圖：

注明：

①暗室布未在圖上標示，請在HCDG-5000型微機控製閉路磁軛探傷機組裝好之後，用暗室布將整機罩起來，可得到熒光觀察的最佳觀察環境。磁化位配左右滑動開合布簾，

②配裝手動噴槍可手動噴灑磁懸液。

③配裝有氣動噴槍，用於對HCDG-5000型微機控製閉路磁軛探傷機的氣噴清掃。

2、產品實拍圖：

3、安裝步驟：

第一步：拆開所有的包裝物，將產品及配件依次排開放置。

第二步：將4支暗室站柱依次插入相應位置，保證高度一致。

第三步：再將磁懸液噴淋裝置固定於HCDG-5000型微機控製閉路磁軛探傷機後方站柱之間，注意不能講噴淋裝置的導液管拉斷。

第四步：將暗室頂插入於已裝好的4支暗室站柱上口，需要兩人配合操作。

第五步：操作示意圖及實物圖，將日光燈、排風扇、紫外燈依次固定吊裝於暗室頂上。

第六步：罩上暗室布，需兩人配合操作。

第七步：將總電源電纜的三相線（不小於16平方銅芯電纜）接入機器控製櫃中“空氣開關”的三相接口內，並將零線接好。再將電纜的另一頭接入380V電網配電板空氣開關上。

第八步：打開總電源開關，開啟機器控製櫃中的空氣開關，開啟HCDG-5000型微機控製閉路磁軛探傷機左側外置的空氣開關，接通午夜福利三级片，查看電源指示燈亮，整機電源接通，確認HCDG-5000型微機控製閉路磁軛探傷機正常。

第九步：依次將外接0.4-0.8Mpa氣源（8公厘氣管）插入HCDG-5000型微機控製閉路磁軛探傷機床身後麵的標示插座內，並將儲液箱上的水泵軟管與HCDG-5000型微機控製閉路磁軛探傷機相聯接。

第十步：將日光燈（五芯）、紫外燈（四芯）、腳踏開關（三芯）電纜上的航空插頭插入HCDG-5000型微機控製閉路磁軛探傷機床身左側下部的各標示插座內。

第十一步：將磁懸液通過HCDG-5000型微機控製閉路磁軛探傷機右側的磁懸液儲液箱配置好，用於磁粉檢測。

第十二步：調節升降旋轉托架的高度，以適應相應直徑的鐵磁性零件無損檢測。
