球頭銷專用熒光午夜福利三级片控製麵板圖示說明
概述
午夜福利三级片的控製麵板上麵集中裝有各種電流指示表、指示燈、警示器、按鈕開關等，是無損檢測操作者對午夜福利三级片功能操作必備組件。午夜福利三级片的硬件控製應用均在控製麵板上集中體現出來，可以說一台好的午夜福利三级片離不開控製麵板的精心設計。
球頭銷專用熒光午夜福利三级片除主控製麵板外還另配有輔助控製麵板，午夜福利视频网探傷機公司的技術人員會針對每台專用午夜福利三级片的功能要求，精心設計，確保奉獻給用戶的每一台探傷機均能體現以人為本的操作理念。
圖示說明
主控製麵板
|
序號 |
名稱 |
功能說明 |
|
1 |
公司標誌 |
指示“射陽午夜福利视频网探傷機製造有限公司”公司標誌 |
|
2 |
電源電壓表 |
指示電源電壓是否正常 |
|
3 |
電源指示 |
指示設備接通電源 |
|
4 |
手動/自動 切換開關 |
切換設備“手動”“自動”運行狀態 |
|
5 |
電源開關 |
為設備工作電源開關， 右旋為開，左旋為關 |
|
6 |
單周/連續 切換開關 |
在“自動”狀態下通過該按鈕控製程序單周或連續運行 |
|
7 |
電源急停按鈕 |
在“手動”“自動”狀態下通過該按鈕隨時切斷電源 |
|
8 |
周向通斷開關 |
接通時允許周向磁化，斷開時不允許周向磁化 |
|
9 |
周向電流調節電位器 |
調節周向電流大小 |
|
10 |
周向電流指示表 |
指示周向磁化電流大小 |
|
11 |
設備型號 |
指示設備的具體型號 |
|
12 |
縱向電流指示表 |
指示縱向磁化磁勢大小（指示電流乘以線圈匝數） |
|
13 |
縱向電流調節電位器 |
調節縱向磁勢的大小 |
|
14 |
縱向通斷開關 |
接通時允許縱向磁化，斷開時不允許縱向磁化 |
|
15 |
電流報警Ⅰ |
紅色報警，指示觀察工位另一側的磁化電極無電流通過 |
|
16 |
複位按鈕 |
按下控製設備動作自動複位到初始狀態 |
|
17 |
電流報警Ⅱ |
綠色報警，指示觀察工位側的磁化電極無電流通過 |
|
18 |
磁化工作按鈕 |
在“手動”狀態下按下對工件充磁 |
|
在“自動”狀態下按下啟動設備的自動功能 |

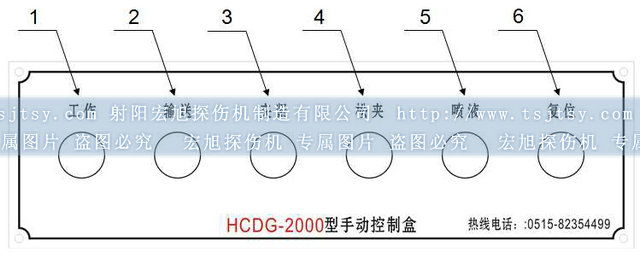

輔助控製麵板
|
序號 |
名稱 |
功能說明 |
|
1 |
磁化工作按鈕 |
在“手動”狀態下通過該按鈕對工件磁化 在“自動”狀態下通過該按鈕啟動設備自動功能 |
|
2 |
輸送按鈕 |
在“手動”狀態下通過該按鈕控製輸送裝置啟動與停止 |
|
3 |
磁化電極夾緊按鈕 |
在“手動”狀態下按下對氣缸控製夾緊工件 |
|
4 |
磁化電極鬆夾按鈕 |
在“手動”狀態下按下對氣缸控製鬆開工件 |
|
5 |
磁懸噴液按鈕 |
在“手動”狀態下按下控製磁懸液噴或關 |
|
6 |
複位按鈕 |
按下控製設備動作自動複位到初始狀 |
保養
1、主控製麵板與輔助控製麵板的四角均由螺釘固定，需定期檢查緊固。
2、午夜福利三级片功能控製麵上各按鈕開關需注意旋緊，不能在鬆動狀態下使用，以免故障的發生。
3、午夜福利三级片在使用過程中由於使用磁懸液作為檢測介質，容易滴落或飛濺到麵板上，需注意時時清潔。
